10kV配電網電力電纜施工檢修工藝
發布時間：2023-03-30

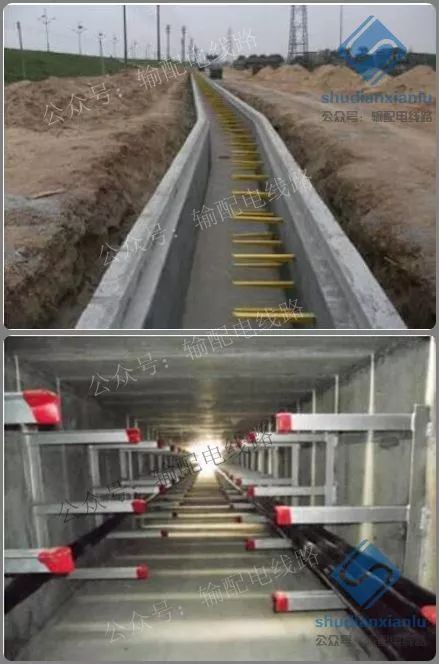

（1）電纜支架規格、尺寸、跨距、各層間距離及距頂板、溝底最小凈距應遵循設計及規范要求。安裝支架的電纜溝土建項目驗收合格。
（2）金屬電纜支架須進行防腐處理。位于濕熱、鹽霧以及有化學腐蝕地區時，應根據設計做特殊的防腐處理。
（3）電纜支架安裝前應進行放樣定位。電纜支架應安裝牢固，橫平豎直；托架支吊架的固定方式應按設計要求進行。
（4）電纜支架應牢固安裝在電纜溝墻壁上。
（5）金屬電纜支架全長按設計要求進行接地焊接，應保證接地良好。所有支架焊接牢靠，焊接處防腐符合規范要求。
a： 支架材料應平直，無明顯扭曲。下料誤差應在 5mm 范圍內，切口應無卷邊、毛刺。
b： 焊口應飽滿，無虛焊現象。支架同一檔在同一水平面內，高低偏差不大于 5mm。支架應焊接牢固，無顯著變形。
c： 各支架的同層橫擋應在同一水平面上，其高低偏差不應大于 5mm。托架支吊架沿橋架走向左右的偏差不應大于 10mm。
d： 電纜支架橫梁末端 50mm處應斜向上傾角 10°。
2、電纜施工前現場檢查

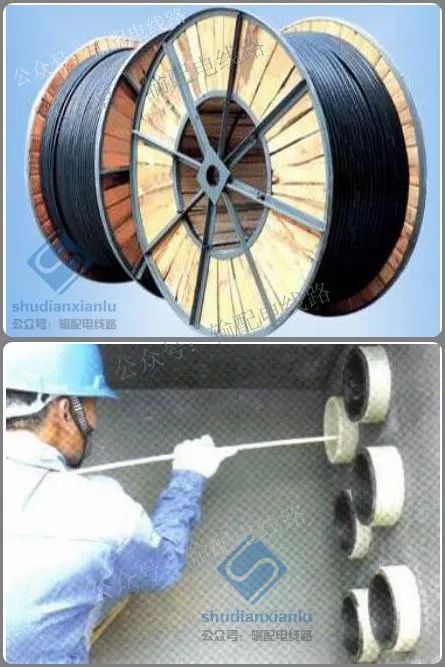

（1） 電纜及附件的規格、型號及技術參數等應符合設計要求。
（2） 機械牽引時，應滿足 GB50168要求，牽引端應采用專用的拉線網套或牽引頭，牽引強度不得大于規范要求，應在牽引端設置防捻器，中間應使用電纜放線滑車。
（3） 電纜在任何敷設方式及其全部路徑條件的上下左右改變部位，最小彎曲半徑均應滿足Q/GDW 1512或設計要求。
（4） 電纜頭制作前，應將用于牽引部分的電纜切除。電纜終端和接頭處應留有一定的備用長度，電纜中間接頭應放置在電纜井或檢查井內。若并列敷設多條電纜，其中間接頭位置應錯開，其凈距不應小于500mm。
（5）電纜敷設前應測量現場溫度，應確保施工時的環境溫度不小于 0℃；當溫度低于 0℃時， 應采取措施。
（6）在室外制作電纜終端與接頭時，其空氣相對濕度宜為 70% 及以下，當濕度大時，可提高環境溫度或加熱電纜。制作塑料絕緣電力電纜終端與接頭時，應防止塵埃、雜物落人絕緣內。嚴禁在霧或雨中施工。
（7）電力電纜不能與通訊電纜、自來水管、燃氣管、熱力管等線路混溝敷設。
a：確定電纜盤，電纜蓋板，敷設機具，挖掘機械等主要材料的擺放位置，設置臨時施工圍欄。
b：電纜盤不得平臥放置，核實電纜是否滿足接入電氣設備的長度。
c：確定溝邊線的基線，放好開挖線，做好現場防護圍檔板， 做好各方面安全措施。
d：檢查施工內容相對應的材料驗證是否符合設計要求，收集出廠合格證或檢驗報告，檢查施工工具是否齊備，檢驗、核對接頭材料以及配件是否齊全和完整。
e：夜間施工應在纜溝兩側裝紅色警示燈，破路施工應在被挖掘的道路口設警示燈。
f：對電纜槽盒、電纜溝蓋板等預構件必須仔細檢查，對有露筋、蜂窩、麻面、裂縫、破損等現象的預構件一律清除，嚴禁使用。
g：對已完成的電纜槽盒或電纜溝的長度進行核實，對電纜溝進行抽風機進行排氣，清理雜物，檢查轉角等是否滿足電纜彎曲半徑的規范要求及電纜本身的要求。若是多段電纜， 要確定電纜中間頭安裝的位置。
h：對已完成的電纜溝底進行平整。檢查電纜與其他管道、道路、建筑是否滿足最小允許凈距需符合要求。
i：對電纜溝內成品支架做好保護措施，防止損壞支架、防止鐵件支架傷人、傷電纜或卡阻電纜的牽引。
3、電纜敷設
（1）電纜及附件的規格、型號及技術參數等應符合設計要求。
（2）機械牽引時，應滿足 GB50168要求，牽引端應采用專用的拉線網套或牽引頭，牽引強度不得大于規范要求，應在牽引端設置防捻器，中間應使用電纜放線滑車。
（3）電纜在任何敷設方式及其全部路徑條件的上下左右改變部位，最小彎曲半徑均應滿足Q/GDW 1512或設計要求。
（4）電纜頭制作前，應將用于牽引部分的電纜切除。電纜終端和接頭處應留有一定的備用長度，電纜中間接頭應放置在電纜井或檢查井內。若并列敷設多條電纜，其中間接頭位置應錯開，其凈距不應小于500mm。
（5）電纜敷設后，電纜頭應懸空放置，將端頭立即做好防潮密封，以免水分侵入電纜內部，并應及時制作電纜終端和接頭。同時應及時清除雜物，蓋好蓋板，還要將蓋板縫隙密封，施工完后電纜進入電纜溝、隧道、豎井、建筑物、盤（柜）以及穿入管道處出入口應保證封閉，管口進行密封并做防水處理。
（6）單芯電纜鋼管敷設應三相同時穿入一個管徑。
a：電纜在裝卸的過程中， 設專人負責統一指揮，指揮人員發出的指揮信號必須清晰、準確。采用吊車裝卸電纜盤時，起吊鋼絲繩應套在盤軸的兩端,不應直接穿在盤孔中起吊。人工短距離滾動電纜盤前， 應檢查線盤是否牢固，電纜兩端應固定，滾動方向須與線盤上箭頭方向一致。
b：電纜的端部應有可靠的防潮措施。
c：交聯聚乙烯絕緣電力電纜敷設時最小彎曲半徑，無鎧裝的單芯為直徑的20倍，多芯為直徑的15倍；有鎧裝的單芯為直徑的15倍，多芯為直徑的12倍。機械敷設時，銅芯電纜允許牽引強度牽引頭部時為 70N/mm2，鋁芯電纜為40N/mm2；鋼絲網套牽引鉛護套電纜時為10N/mm2，鋁護套電纜為40N/mm2，塑料護套為7N/mm2。
d：電纜盤就位后，安裝放線架需穩固，確保鋼軸平衡，電纜盤距地高度在50~100mm 為宜，并有可靠的制動措施。電纜敷設時，電纜應從盤的上端引出，不應使電纜在支架上及地面摩擦拖拉。電纜進入電纜管路前，可在其表面涂上與其護層不起化學作用的潤滑物，減小牽引時的磨擦阻力。

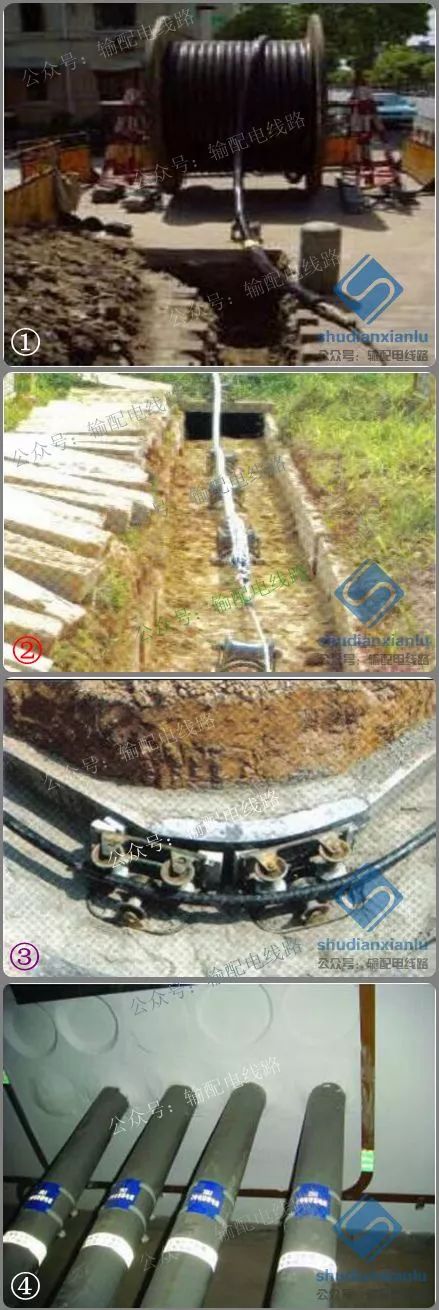

e： 直 線 部 分 應 每 隔2500~3000mm 設置一個直線滑車（圖二）。在轉角或受力的地方應增加滑輪組（“L”狀的轉彎滑輪）（圖三），設置間距要小，控制電纜彎曲半徑和側壓力，并設專人監視，電纜不得有鎧裝壓扁、電纜絞擰、護層折裂等機械損傷，需要時可以適當增加輸送機。
f：電纜敷設時，轉角處需安排專人觀察，負荷適當，統一信號、統一指揮。在電纜盤兩側須有協助推盤及負責剎盤滾動的人員。拉引電纜的速度要均勻，機械敷設電纜的速度不宜超過15m/min，在較復雜路徑上敷設時，其速度應適當放慢。
g：電纜進出建筑物、電纜井及電纜終端頭、電纜中間接頭、拐彎處、工井內電纜進出管口處應掛標志牌。沿支架橋架敷設電纜在其首端、末端、分支處應掛標志牌，電纜溝敷設應沿線每距離 20m 掛標志牌。電纜標牌上應注明電纜編號、規格、型號、電壓等級及起止位置等信息。（圖四）標牌規格和內容應統一，且能防腐。
4、10kV 電纜頭制作
4.110kV 電纜終端頭制作
（1） 嚴格按照電纜附件的制作要求制作電纜終端。
（2） 剝除外護套，應分兩次進行，以避免電纜鎧裝層鎧裝松散。先將電纜末端外護套保留100mm，然后按規定尺寸剝除外護套。

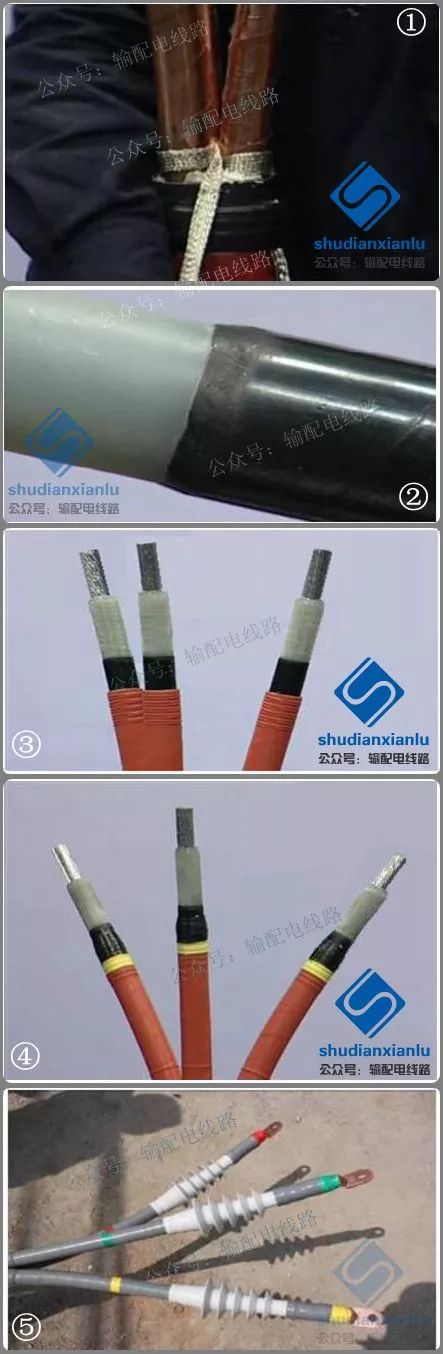

（3） 安裝接地裝置時，金屬屏蔽層及鎧裝應分別用兩條銅編織帶接地，必須分別焊牢或固定在鎧裝的兩層鋼帶和三相銅屏蔽層上，二者分別用絕緣帶包纏，在分支手套內彼此絕緣且兩條接地線必須做防潮段，安裝時錯開一定距離。（圖一）
（4） 三芯電纜的電纜終端采用分支手套，分支手套套入電纜三叉部位，必須壓緊到位，收縮后不得有空隙存在，并在分支手套下端口部位，繞包幾層密封膠加強密封。
（5） 外半導電層剝除后，絕緣表面必須用細砂紙打磨，去除嵌入在絕緣表面的半導電顆粒。（圖三）
（6） 熱縮的電纜終端安裝時應先安裝應力管，再安裝外部絕緣護管和雨裙，安裝位置及雨裙間間距應滿足規定要求。應采用相應顏色的膠帶進行相位標識。（圖五）
a： 應根據電纜終端和電纜的固定方式，確定電纜終端的制作位置。
b： 電纜終端安裝時應避開潮濕的天氣，且盡可能縮短絕緣暴露的時間。如在安裝過程中遇雨霧等潮濕天氣應及時停止作業，并做好可靠的防潮措施。
c： 冷縮和預制終端頭，剝切外半導電層時，不得傷及主絕緣。外半導電層端口切削成約4mm 的小斜坡并打磨光潔，與絕緣圓滑過渡。（圖二）
d： 打磨后應清潔絕緣，應由線芯絕緣端部向半導電應力控制管方向進行。
e： 熱縮終端頭，剝切外半導電層時，將應力疏散膠拉薄拉窄，纏繞在半導電層與絕緣層的交接處，把斜坡填平，后再壓半導電層和絕緣 層各5-10mm，并清潔絕緣。（圖四）
f： 絕緣層端口處理時，將絕緣層端頭 ( 切斷面）倒角 3mm×45°。
g： 多段護套搭接時，上部的絕緣管應套在下部絕緣管的外部，搭接長度符合要求（無特別要求時，搭接長度不得小于 10mm）。
h： 應確認相序一致。
i：若為原運行中老舊、破損電纜終端頭頭需重新制作， 電纜終端頭制作完畢應對該回電纜進行相序確認和交流耐壓試驗。
4.210kV 電纜中間接頭制作

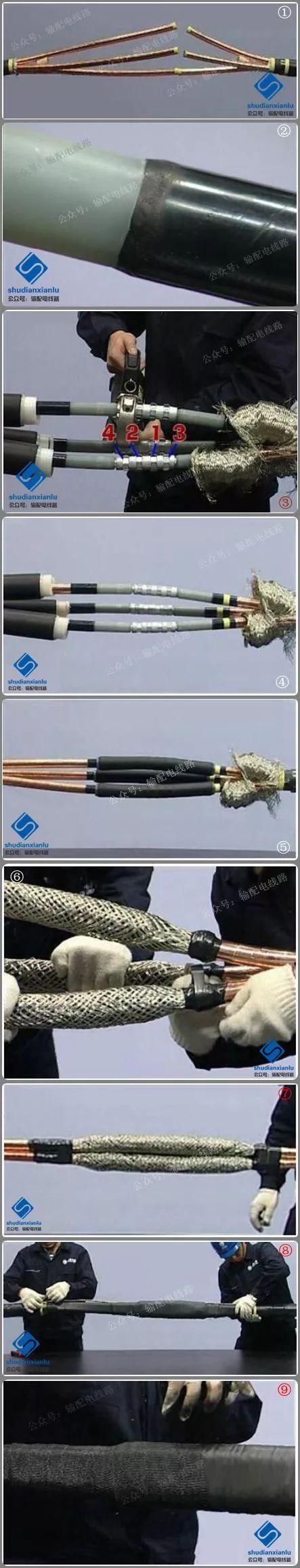

（1） 剝除外護套，應分兩次進行，以避免電纜鎧裝層鎧裝松散。先將電纜末端外護套保留100mm，然后按規定尺寸剝除外護套。外護套斷口以下 100mm 部分用砂紙打毛并清洗干凈，在電纜線芯分叉處將線芯校直、定位。（圖一）
（2） 根據制作說明書尺寸，剝除銅屏蔽層和外半導電層。外半導電層剝除后，絕緣表面必須用細砂紙打磨，去除嵌入在絕緣表面的半導電顆粒。
（3） 熱縮應力控制管應以微弱火焰均勻環繞加熱，使其收縮。
（4） 壓接連接管，壓接磨具應與連接管外徑尺寸一致（圖三），壓接后去除連接管表面棱角和毛刺，清潔絕緣與連接管（圖四）。
（5） 在連接管上繞包半導電帶，兩端與內半導電屏蔽層應緊密搭接。
（6） 冷縮中間接頭安裝區域涂抹一層薄硅脂，將中間接頭管移至中心部位，其一端應與記號平（圖五），抽出撐條時應沿逆時針方向進行，速度緩慢均勻。
（7） 固定銅屏蔽網應與電纜銅屏蔽層可靠搭接。（圖六、七）
（8） 冷縮中間接頭的繞包防水帶，應覆蓋接頭兩端的電纜內護套， 搭接電纜外護套不少于150mm。
（9） 熱縮中間接頭待電纜冷卻后方可移動電纜，冷縮中間接頭放置 30min 后方可進行電纜接頭搬移工作。
（10）熱縮時禁止使用吹風機替代噴燈進行加熱。
a： 電纜安裝時做好防潮措施。
b： 鋸鎧裝時，其圓周鋸痕深度應＜2/3。
c： 剝除內護套時，在剝除內護套處用刀子橫向切一環形痕，深度不超過內護套厚度的一半。
d： 根據說明書依次套入管材，順序不得顛倒，所有管材端口應用塑料薄膜封口。
e： 冷縮和預制中間接頭，剝切外半導電層時，不得傷及主絕緣。外半導電層端口切削成約 4mm 的小斜坡并打磨光潔， 與絕緣圓滑過渡。（圖二）
f： 熱縮中間接頭，剝切外半導電層時，將應力疏散膠拉薄拉窄，纏繞在半導電層與絕緣層的交接處，把斜坡填平，后再壓半導電層和絕緣層各5-10mm。
g： 清潔絕緣時，應由線芯絕緣端部向半導電應力控制管方向進行。
h： 加熱管材時應從中間向兩端均勻、緩慢環繞進行，把管內氣體全部排除。
i： 內絕緣管及屏蔽管兩端繞包密封防水膠帶，應拉伸 200%，繞包應圓整緊密，兩邊搭接外半導電層和內外絕緣管及屏蔽管不得少于 30mm。
j： 銅屏蔽網焊接每處不少于兩個焊點，焊點面積不少于10mm2。
k： 冷縮中間接頭繞包防水膠帶前，應先將兩側搭接的內護套進行拉毛，之后將繞包防水膠帶拉伸至原來寬度 3/4，半重疊繞包，與內護套搭接長度不小于 10cm，完成后，雙手用力擠壓所包膠帶使其緊密貼附。（圖八）
l：若為原運行中老舊、破損電纜中間接頭需重新制作， 在舊電纜中間接頭解體或電纜開斷前，應與電纜走向圖紙核對相符，并使用專用儀器（如感應法）確認證實電纜無電后， 用接地的帶絕緣柄的鐵釘釘入電纜芯后方可工作。電纜中間頭制作完畢應對該回電纜進行相序確認和交流耐壓試驗。
5、10kV 電纜 固定

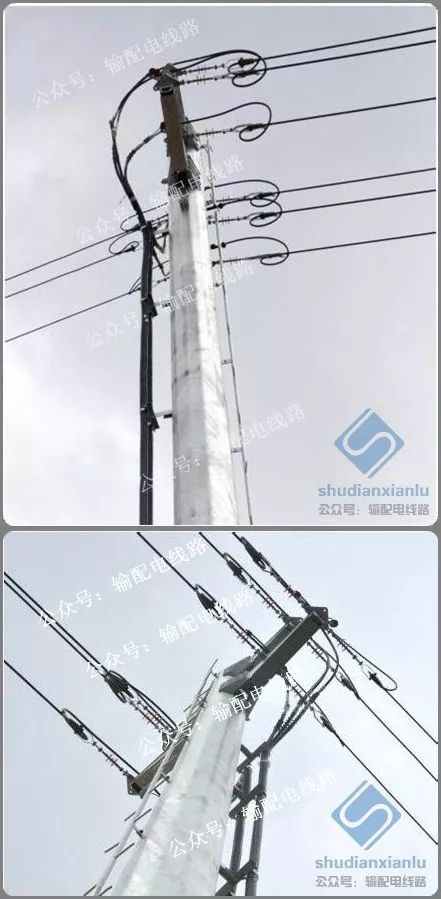

（1）固定點應設在應力錐下和三芯電纜的電纜終端下部等部位。
（2）電纜終端搭接和固定必要時加裝過渡排，搭接面應符合規范要求。
（3）各相終端固定處應加裝符合規范要求的襯墊。
（4）電纜固定后應懸掛電纜標識牌，標識牌尺寸規格統一。
（5）固定在電纜隧道、電纜溝的轉彎處，電纜橋架的兩端和采用撓性固定方式時，應選用移動式電纜夾具。所有夾具松緊程度應基本一致，兩邊螺絲應交替緊固，不能過緊或過松。
（6）電纜及其附件、安裝用的鋼制緊固件、除地腳螺栓外應用熱鍍鋅制品。
（7）TA 安裝在電纜護套接地引線端上方時，接地線直接接地；TA 安裝在電纜護套接地引線端下方時，接地線必需回穿TA 一次，回穿的接地線必須采取絕緣措施。
a：終端頭搭接后不得使搭接處設備端子和電纜受力。
b：鎧裝層和屏蔽均應采取兩端接地的方式；當電纜穿過零序電流互感器時，零序 TA 安裝在電纜護套接地引線端上方時，接地線直接接地；零序 TA安裝在電纜護套接地引線端下方時，接地線必須回穿零序 TA一次，回穿的接地線必須采取絕緣措施。
c：直埋電纜進出建筑物、電纜井及電纜終端、電纜中間接頭處應掛標識牌。
d：沿支架橋架敷設電纜在其首端、末端、分支處應掛標識牌。
e：單芯電纜或多芯電纜分相后的各相電纜的剛性固定，宜采用鋁合金等不構成磁性閉合回路的夾具。
f：垂直敷設或超過45°傾斜敷設的電纜在每個支架、橋架上每隔150~200mm 處應加以固定。
根據《配電網施工檢修工藝規范》（Q/GDW 742-2016）摘錄整理編輯，版權屬原作者，在此對原作者表示感謝，如有侵權請聯系我們，我們將及時刪除。
